Двухконтурные Газовые Котлы для Отопления Квартиры

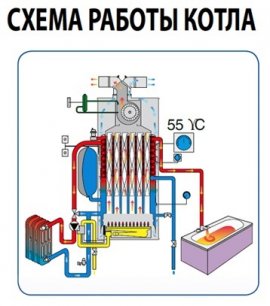

Существуют двухконтурные настенные котлы с закрытой камерой сгорания, которые берут воздух для горения с улицы, всасывая его через коаксиальную дымоходную трубу. Она представляет собой двустенную конструкцию, по внутренней трубе которой выходят дымовые газы. Навстречу им в пространстве между двумя стенками труб движется поток воздуха с улицы, всасываемый вентилятором. Потоки обмениваются теплом, и воздух поступает в камеру сгорания подогретым, а дымовые газы с низкой температурой выбрасываются наружу. На рисунке можно увидеть, как устроен двухконтурный газовый котел с принудительной подачей воздуха и принцип работы.
Вентилятор здесь играет роль дымососа, что делает работу водогрейной установки независимой от параметров дымохода. Он создает разрежение во всем воздушном тракте, поскольку камера сгорания закрыта. Воздух извне начинает всасываться в камеру через специальный канал. Когда такой принцип использует двухконтурный конденсационный газовый котел, достигаются его наилучшие показатели КПД, — 93%, так как практически вся теплота сгорания топлива остается внутри агрегата и передается теплоносителю.
Преимущества и недостатки
В предыдущих схемах рассматривались установки, в конструкции которых задействованы все элементы обвязки, поэтому нет никаких проблем в том, как подключить настенный газовый котел. К его выходам напрямую присоединяются трубопроводы системы отопления и ГВС, а также выполняется подключение к электрической сети. Благодаря своим габаритам и функциональности настенный агрегат можно установить в любом удобном помещении, он может отлично вписаться в интерьер. При отключении электроэнергии автоматика отключит горелку и нагрев воды прекратится, это исключает ее закипание в теплообменнике. Когда подача электричества возобновится, водогрейная установка включится в работу автоматически, без вмешательства человека.
На случай внезапного прекращения подачи газа в соответствии с правилами безопасности двухконтурные газовые котлы оборудованы автоматическим отсекающим клапаном. Его конструкция – нормально открытая, то есть, клапан открыт, пока на него подается напряжение. Когда газ в магистрали пропадает, горелка затухает, что фиксируется датчиком контроля пламени. Он посылает импульс на контроллер, а тот отключает отсекающий клапан. При возобновлении газоснабжения автоматический розжиг не произойдет, это сделано в целях безопасности. Домовладелец должен лично убедиться в отсутствии загазованности или аварии, после чего дать команду на розжиг горелки.
